CCD视觉自动定位激光切割机HZZ-S60B

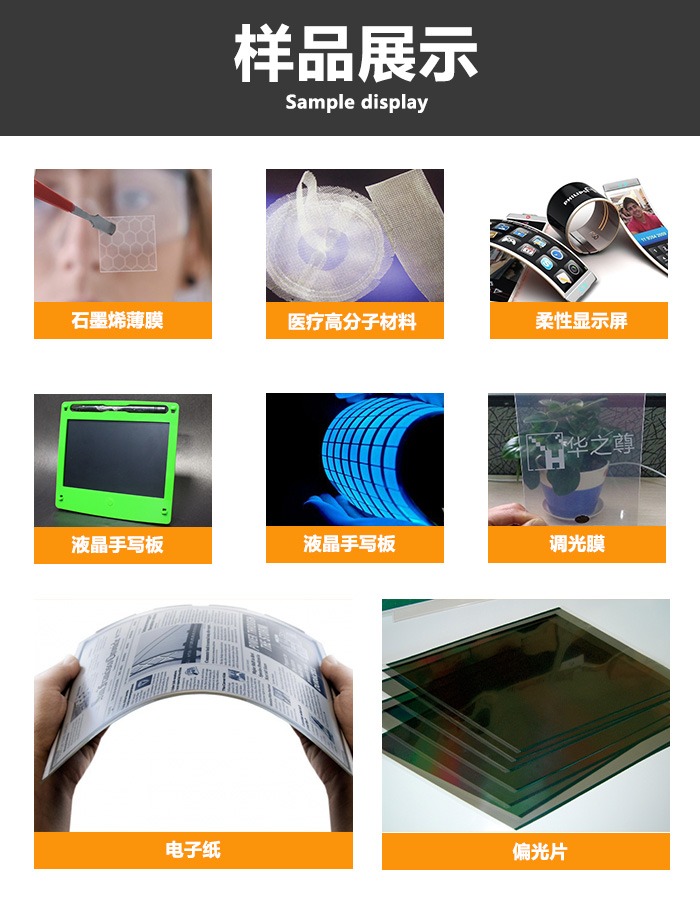

HZZ-S60B的机械系统采用高精密滚珠丝杆传动机构,X、Y方向传动机构采用分体式设计,极好地解决激光切割机由于切割轨迹运动的干涉所造成的切割精度降低的问题。优秀的电气系统设计、极高的系统稳定性,配以先进的激光切割控制系统,运行更迅捷。光学系统采用高精密进口光学元件,大幅度高光反射效率及聚焦效果,大大提高激光能量控制效率。适用于触控面板、柔性显示材料、电子纸等3C数码产业及柔性显示产业各类主材及辅材切割。

全国服务热线:4000-818-380 邮 箱:hzz@huazhizun.com
  • ● 美国SYNRAD进口激光源
  • ● 高质量稳定切割设计
  • ● 低污染实时吸烟设计
  • ● 紧急停止开关
  • 领先的系统集成
  • ● 人性化控制系统
  • ● 友善的操作界面
  • ● 易于清洁镜片
  • ● 滚珠丝杆龙门双驱
  • ● 易于维修保养的雷射模组
  • ● 强壮、封闭的整体结构
  • CCD精密定位(选配)

型号
HZZ-S60B
激光功率
    60W(标配,更多配置可选)
激光源
    美国原装金属激光源、风冷/水冷
激光波长
    9.3μm(或可选)
传动机构
    THK滚珠丝杆整套模组 龙门双驱
运动控制
    原装进口交流伺服控制系统
功率控制
    750W松下交流伺服控制系统
聚焦镜
    1.5“/2.0“(或可选)
工作区域
    600x550mm
Z轴行程
    30mm
切割精度
    ±0.05mm
重复精度
    ≤0.01
切割平台
    真空下吸
对焦方式
    手动对焦
支持文件格式
    专业切割软件兼容dxf、plt、cnc
操作方式
    自带工控操作系统
动力规格
    220VAC/50Hz、16A
整机重量
    1100kg
外形尺寸
    1290*1720*1270mm
以上规格如有变动,恕不另行通知,以实际规格为准。
